一、概述：
LYH-7型数字式便携直流电火花检漏仪是用于检测金属防腐涂层质量的专用仪器，使用本仪器可以对不同厚度的搪玻璃、玻璃钢、环氧煤沥青和橡胶衬里等涂层，进行质量检测。当防腐层有质量问题时，如出现针孔、气泡和裂纹，仪器将发出明亮的电火花，同时有声音报警。由于是用蓄电池供电，故特别适用于野外作业。该仪器设计先进，稳定可靠，可广泛用于化工、石油、橡胶、搪瓷行业，是用来检测金属防腐涂层质量必备工具。
二、主要技术性能：
1、适用检测厚度：0.05～10mm(也可根据用户需要提供检测防腐层在10mm以上的的仪器)
2、输出高压：0.2kv～30kv(±5%)(无级连续可调)
3、输出高压值直接指示
4、直流供电：12V
5、消耗功率：约6W
6、主机体积：220×130×88mm
三、检测原理及结构简述
1、检测原理：电火花检漏仪是通过各种导电基本防腐层表面加一定的脉冲高压，如因防腐层过薄，漏金属或有漏气针孔，当脉冲高压经过时，就形成气隙击穿而产生火花放电，同时给报警电路送一脉冲信号，使报警器发出声光报警，从而达到防腐层检测之目的。

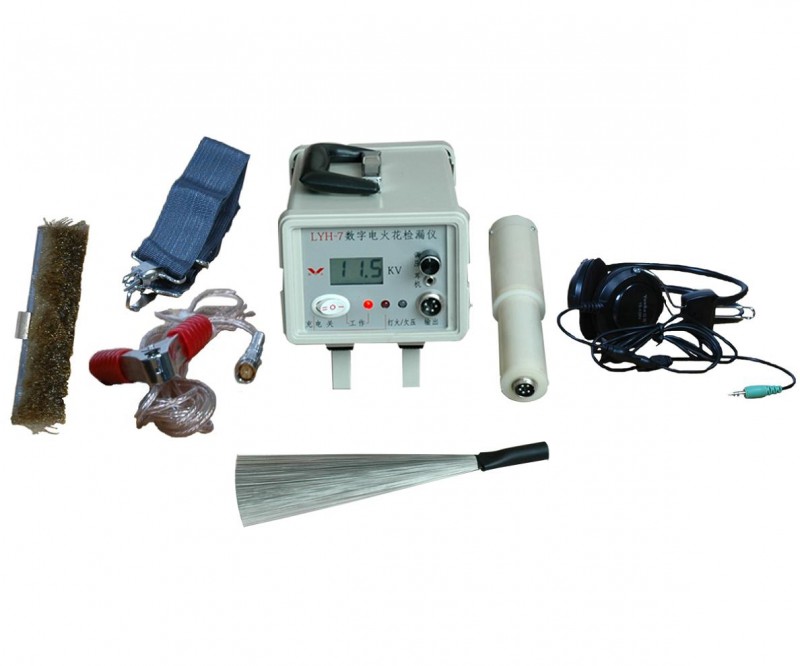

四、仪器及附件（装箱单）
|
主机
|
高压探棒
|
毛刷探极
|
说明书
|
合格证
|
电线
|
耳机
|
地线
|
保险丝
|
背带
|
|
1台
|
1支
|
2只
|
1份
|
1份
|
1根
|
1个
|
1根
|
2根
|
1根
|
检测电压附表
|
检测电压附表
|
|||
|
防腐材料
|
防腐层厚度
（mm）
|
检测电压
（KV）
|
备 注
|
|
环氧煤
沥 青
|
0.2
0.4
0.6
0.8
|
4～5KV
或自定
|
如有标准应根据标准执行
|
|
石 油
沥 青
|
2
3
5.5
7
9
|
11
15
18
20
24
|
|
|
聚乙烯
胶 带
|
根据：3249TC=V公式换算
V：电压 TC：防腐层厚度
按SY4014-92验收规范标准执行
|
||
|
搪玻璃
|
视经验确定检测电压
一般为8KV～20KV
|
||
