(超值)卡盘,CAF-40固定式卡盘,攻丝攻牙卡盘,气动卡盘


规格1: 规格1未填写
规格2: 规格1未填写
规格3: 规格1未填写
单价: 1.00元/颗
起订: 1 颗
供货总量: 100 颗
发货期限: 自买家付款之日起 1 天内发货
所在地: 广东 东莞市
有效期至: 2014-04-20 [已过期]
最后更新: 2014-04-12 15:10
浏览次数: 1017

公司基本资料信息
详细说明

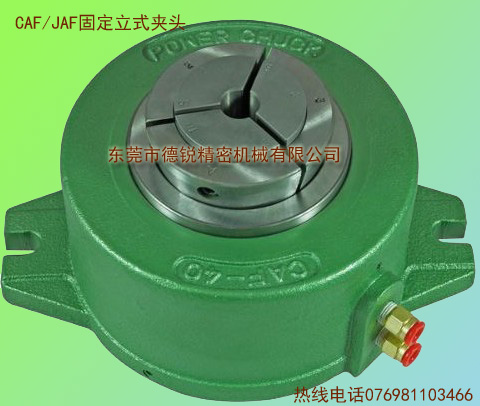

(超值)卡盘,CAF-40固定式卡盘,攻丝卡盘,攻牙卡盘,气动卡盘,油压卡盘


CAF系列油压卡盘/气动卡盘(立式夹头),固定夹头,液压卡盘

CAF气压固定式卡盘简介

朝铨CAF系列固定式气动夹头(立式夹头)是一款低成本、高性能的经典产品。自1981年上市以来,销售已超过15000组以上。CAF固定式气动夹头的设计优异,结构防屑且防切削液,产品寿命长,广泛的应用于各式半自动或全自动的钻孔加工或攻牙加工机械。

CAF-25固定式气动夹头(立式夹头)搭配标准YB-25型筒夹工作,可以标准气压驱动或改以油压驱动以提升夹持力。CAF-40与CAF-70搭配C-40与C-70型副爪工作,有双活塞设计,在标准输入气压下能提供强大的夹持力。

CAF气动固定式卡盘特点

  • 朝铨经典固定型夹头,超过15000组以上销售实绩
  • 气动卡盘本体防尘,防屑,防切削液
  • 夹头强制放料设计,不卡料
  • 夹头设计低成本,高性能,寿命长
  • 气动夹头本体双活塞设计,夹持力强大(CAF-40与CAF-70)
  • 钻孔机与攻牙机,钻孔中心或专用机适用



CAF气动固定式夹头尺寸规格

CAF立式夾頭尺寸圖

型号
CAF-25气油压夹头
CAF-40气压夹头
CAF-70气压夹头
A 40mm (1.57") 94mm (3.70") 136mm (5.35")
B 160mm (6.30") 190mm (7.48") 212mm (8.35")
C 220mm (8.66") 265mm (10.43") 285mm (11.22")
D 73mm (2.87") 99mm (3.90") 105mm (4.13")
E 108mm (4.25") 122mm (4.80") 135mm (5.31")

F

26mm (1.02") 48mm (1.89") 68mm (2.68")
工作筒夹/副爪 YB-25型筒夹 C-40型副爪 C-70型副爪
气压/油压驱动 气压/油压 气压 气压
夹头工作压力 3-15kg/cm2
(43-214psi)
3-8kg/cm2
(43-114psi)
3-8kg/cm2
(43-114psi)
最大夹径通孔/不通孔 26mm/28mm
(1.02"/1.10")
45mm/50mm
(1.77"/1.97")
68mm/90mm
(2.68"/3.54")
夹持扭力 6kgf-m (43lbf-ft) 6kgf-m (43lbf-ft) 7kgf-m (50lbf-ft)
夹头净重 9kgs (19.8lbs) 14kgs (30.8lbs) 23kgs (50.6lbs)
固定卡盘,气动卡盘,液压卡盘,朝铨卡盘

东莞市德锐精密机械有限公司
联系人:彭华
电话:0769-81103466
传真:0769-81103455
手机:13922510227
http://www.dr-precision.com
http://www.derui66.com
浙江地区办事处联系方式:
电话:0577-66008366
传真:0577-66008377
网址:www.kapan88.com
卡盘气动卡盘,油压卡盘,气动夹头
