D73H-10/16/25 对夹式氟密封蝶阀主要外形连接尺寸

规格1： 规格1未填写
规格2： 规格1未填写
规格3： 规格1未填写
单价： 190.00元/台
起订： 1 台
供货总量： 450 台
发货期限： 自买家付款之日起 3 天内发货
所在地：
有效期至： 2013-04-20 [已过期]
最后更新： 2013-03-09 09:27
浏览次数： 1014

公司基本资料信息
详细说明

对夹式氟密封蝶阀安装在石油、化工、食品、医药、轻纺、造纸、水电、船舶、供排水、冶炼等系统中，在一切具有腐蚀性、非腐蚀性的气体、液体、半流体及固体粉未管线和容器上作为调节和截流使用，可在任意位置安装。

D73H-10/16/25 对夹式氟密封蝶阀主要外形连接尺寸

公称通径 结构长度标准值 外形尺寸（参考值） 法兰尺寸和螺栓孔尺寸（标准值) 参考重量
1.0MPa 1.6MPa 2.5MPa
毫米 英寸 L2 H H1 D1 Z-d a D1 Z-d a D1 Z-d a
50 2 43 265 330 250 125 4-18 90° 125 4-18 90° 125 4-18 90° 8
65 21/2 46 265 362 267 145 4-18 90° 145 4-18 90° 145 4-18 90° 9
80 3 49 320 375 275 160 8-18 45° 160 8-18 45° 160 8-18 45° 11
100 4 56 320 410 295 180 8-18 45° 180 8-18 45° 190 8-22 45° 13
125 5 64 340 425 305 210 8-18 45° 210 8-18 45° 220 8-26 45° 22
150 6 70 390 465 320 240 8-22 45° 240 8-22 45° 250 8-26 45° 24

D43H-10/16/25 对夹式氟密封蝶阀主要外形连接尺寸

公称通径 结构长度标准值 外形尺寸（参考值） 法兰尺寸和螺栓孔尺寸（标准值) 参考重量
1.0MPa 1.6MPa 2.5MPa
毫米 英寸 L L2 H H1 D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d (kg)
50 2 108 265 325 240 165 125 99 4-18 165 125 99 4-18 165 125 99 4-18 14
65 21/2 112 265 340 250 185 145 118 4-18 185 145 118 4-18 185 145 118 4-18 17
80 3 114 320 355 255 200 160 132 8-18 200 160 132 8-18 200 160 132 8-18 20
100 4 127 320 400 275 220 180 156 8-18 220 180 156 8-18 235 190 156 8-22 22
125 5 140 340 435 300 250 210 184 8-18 250 210 184 8-18 270 220 184 8-26 37
150 6 140 390 455 310 285 240 211 8-22 285 240 211 8-22 300 250 211 8-26 43

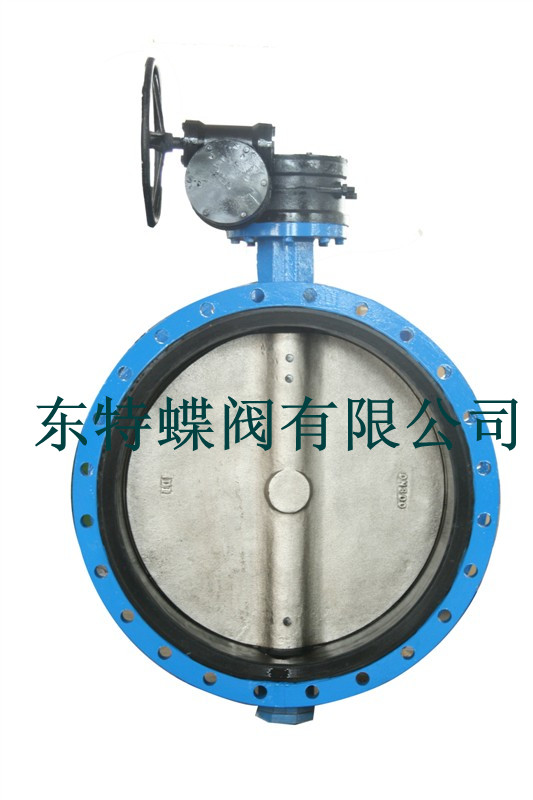

【结构图片】
