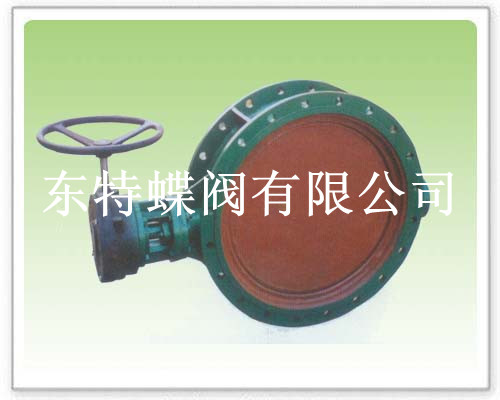

KD7T42/3P 弹簧式快关蝶阀

规格1： 规格1未填写
规格2： 规格1未填写
规格3： 规格1未填写
单价： 1.00元/台
起订： 1 台
供货总量： 500 台
发货期限： 自买家付款之日起 3 天内发货
所在地：
有效期至： 2013-04-20 [已过期]
最后更新： 2013-03-09 09:27
浏览次数： 1013

公司基本资料信息
详细说明

KD7T42/3P 弹簧式快关蝶阀在煤气余热发电系统和抽气供热式气轮机系统中，作为系统安全保障。

主要外形和连接尺寸

DN P L L1 L2 H1 H2 法兰连接尺寸
400 0.6 216 966 1449 320 780 GB/T17241
DB/T9113
1.0 216 966 1449 330 785
1.6 216 966 1449 345 800
450 0.6 222 966 1449 370 805
1.0 222 966 1449 380 810
1.6 222 966 1449 395 835
500 0.6 229 966 1449 400 898
1.0 229 966 1449 410 898
1.6 229 966 1449 425 898
6000 0.6 267 966 1449 440 898
1.0 267 966 1449 460 920
1.6 267 1150 1820 470 1020
700 0.6 292 966 1449 436 950
1.0 292 1150 1820 550 1075
1.6 292 1150 1820 570 1100
800 0.6 318 1150 1820 625 1142
1.0 318 1150 1820 640 1158
1.6 318 1150 1820 660 1183
900 0.6 330 1150 1820 700 1190
1.0 330 1150 1820 710 1210
1.6 330 1150 1820 725 1239
1000 0.6 410 1150 1820 760 1250
1.0 410 1150 1820 770 1275
1.6 410 1360 2180 790 1306
1200 0.6 470 1150 1820 875 1360
1.0 470 1360 2180 890 1385
1.6 470 1360 2180 915 1418
1400 0.6 530 1360 2180 1000 1478
1.0 530 1360 2180 1020 1510
1.6 530 1360 2180 1045 1546
1600 0.6 600 1360 2180 1120 1599
1.0 600 1360 2180 1140 1639
1.6 600 1610 2520 1170 1738
【结构图片】
