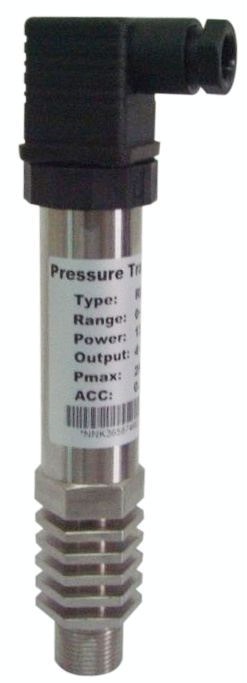

YSJ-340压力变送器产品概述
YSJ-340压力变送器内置陶瓷压阻传感器或扩散硅传感器。它们结构简单，体积小巧，易安装，可选配LED显示表头。适用于与接触部分材质兼容的气体和液体介质。可以测量表压、绝压和负压。
YSJ-340压力变送器主要特点
·量程覆盖范围宽。
·防护等级：IP65。
·输出信号形式多样，现场可显示。
·反极性保护和瞬间过电流过跨压保护，符合EMI防护要求。
·防爆型产品符合GB3836.4标准的ExiaⅡCT6要求。
YSJ-340压力变送器工作原理
陶瓷压阻型是压力直接作用在陶瓷膜片的前面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥（闭桥），由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号。
扩散硅型是利用压阻效应的惠斯通电桥，当被测压力传送到敏感元件上，由于压阻的效应，四个桥臂的阻值将发生变化，电桥失衡，敏感元件输出端就有一个对应于压力变化额电信号输出。
YSJ-340压力变送器技术参数
*测量范围：-100KPA~60KPA
*允许温度：
介质温度：-30~85℃
环境温度：-30~80℃
储存温度：-30~85℃
*温度影响：TK<±0.02%FS/k
*精度等级：0.2、0.5级
*工作电压：18~36VDC
*输出信号：4~20mA（二线制）
1~5V（三线制）
*外壳防护： 电缆线和接插件连接均为IP65
*电气连接：进口防爆插头座（DIN43650）
*壳体：不锈钢/1Cr18Ni9Ti
*膜片：96%氧化铝陶瓷
