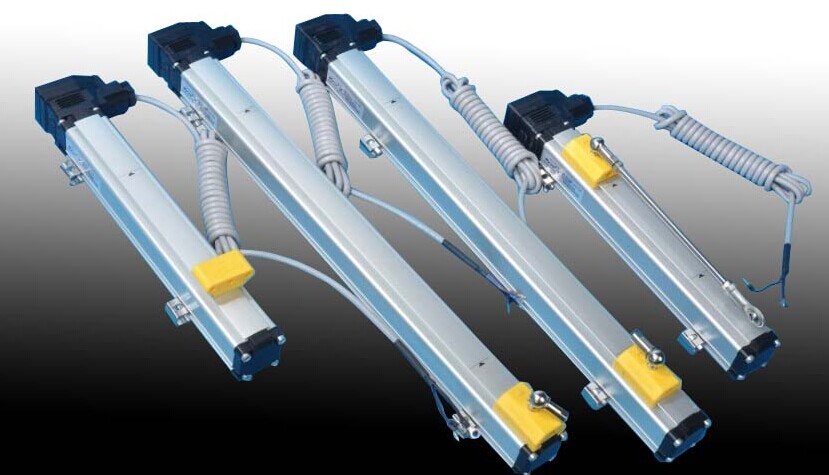

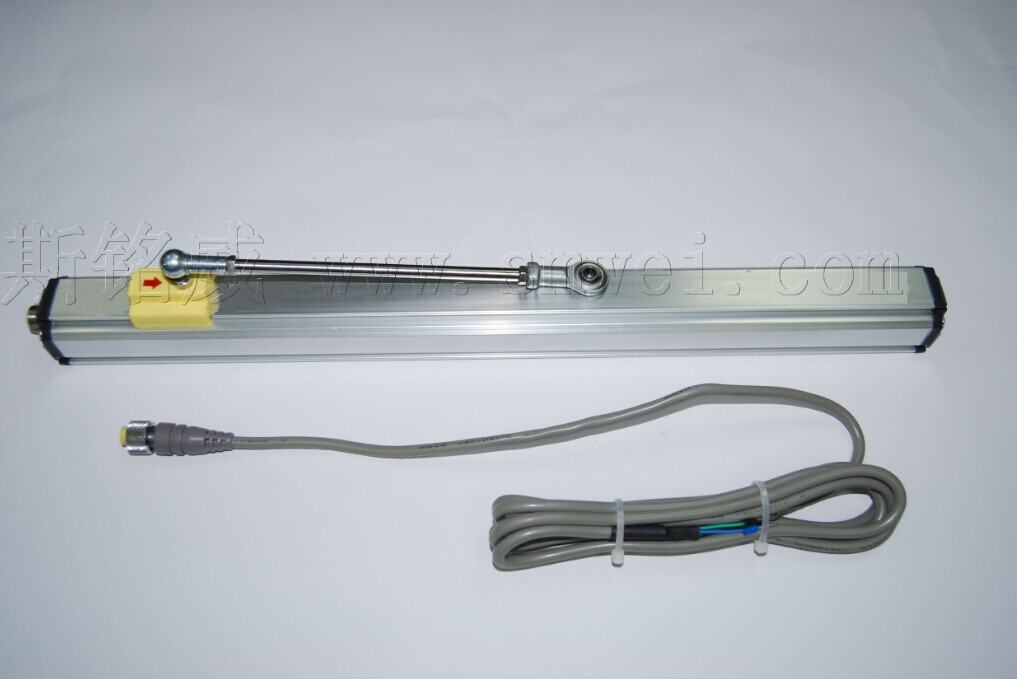

SMW-CTH滑块式磁致伸缩位移传感器
量程 80-3000mm
一、产品介绍：
SMW-CTH系列滑块式磁致伸缩位移传感器系列，有效行程80mm～3000mm。有电压、电流、RS485输出。外壳表面阳极处理，防腐蚀；内置进口波导丝作为测量单元，经DSP数字信号处理，精度高，无温漂，无接触，寿命长达二十年；可以适用在大多数应用场合；滑杆球头具有自动对中功能，便于安装，允许极限运动速度为10m/s。
二、技术参数：
|
SMW-CTH系列 |
行程80-3000mm |
|
线性度 |
≤±0.01%FS最大±90μm） |
|
重复性 |
≤±0.005%FS |
|
分辨率 |
无限分辨（取决于控制器A/D与电源波纹） |
|
迟滞 |
≤0.001%FS |
|
温漂 |
≤0.001%FS |
|
工作电压 |
24VDC（20.4VDC---28.8VDC) |
|
电流消耗 |
50～140mA（依工作行程而变化） |
|
震动 |
5g/10-2000Hz/IEC标准IEC标准68-2-6 |
|
温度 |
-40℃---85℃ |
|
负载特性 |
电压输出时负载电阻≥3KΩ； 电流输出时负载电阻≤1KΩ； |
|
输出 |
0~5V； 0~10V； 0~20mA； 4~20mA； |
|
连接方式 |
导轨拉杆型或悬浮型可选 |
|
防护等级 |
IP65 |
