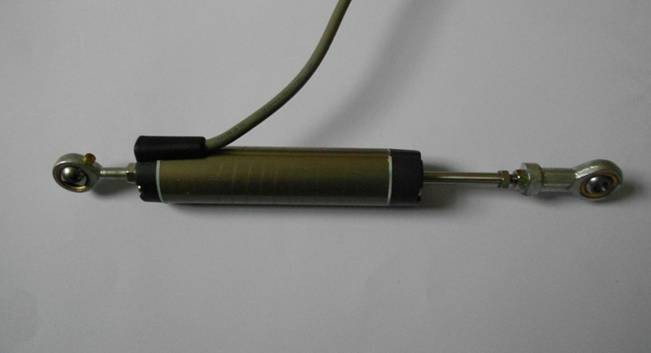

SPM微型铰接系列位移传感器
量程 10-300mm
一、产品介绍：
精度0.1%～0.05%FS。外壳表面阳极处理，防腐蚀；内置导电塑料测量单元，无温漂，寿命长。密封等级为IP67，直接出线，可以适用在大多数通用场合，特别适用于安装空间狭小，本体无法固定，运动有摆动的场合，无需对中；允许极限运动速度：垂直安装时为5m/s，水平安装时为2m/s。
应用范围: SPM是两端固定安装的微型绞接运动方式,适合于较小机械行程且有摆动的位置 检测,对安装的对中性无任何要求.如:机器人,取出机,砖机,鞋机.陶瓷机械,水闸等．
二、技术参数：
|
SPM微型拉杆系列 |
mm |
10 |
25 |
50 |
75 |
100 |
125 |
150 |
175 |
200 |
225 |
250 |
275 |
300 |
||
|
机械行程 (M.T) |
mm |
行程+3mm |
||||||||||||||
|
电阻 ±10% |
kΩ |
1 |
2 |
5 |
||||||||||||
|
线性精度 |
± % |
0.1% |
0.05% |
0.05% |
||||||||||||
|
重复性精度 |
mm |
0.01 |
||||||||||||||
|
解像度 |
|
infinite 無斷解析 |
||||||||||||||
|
最大工作速度 |
m/s |
5m/s |
||||||||||||||
|
建议使用电流 |
mA |
≤ 10mA |
||||||||||||||
|
工作电压 |
VDC |
5VDC |
10VDC |
24VDC |
||||||||||||
|
输出信号 |
|
0~5V |
0~10V |
0-5V、0-10V、4~20mA |
||||||||||||
|
使用温度范围 |
℃ |
－ 60 ～ ＋ 150 |
||||||||||||||
|
本体尺寸A |
mm |
行程+120mm |
||||||||||||||
|
本体尺寸B |
mm |
行程+33mm |
||||||||||||||
|
外形尺寸 |
mm |
Ф22mm |
||||||||||||||
|
接线方式 |
|
棕色：电源正极+ ， 蓝色：电源负极- ，黑色输出 。 |
||||||||||||||
