（电信、移动、联通）的优质供应商《浙江天维（三网）通信制造》
直销地区：华东地区-华南地区-华北地区-东北地区-华中地区-西部地区
【浙江天维】ODF光纤配线架、ODF光纤配线柜、三网合一光纤配线架
144芯ODF光纤配线架（柜）、288芯ODF光纤配线架（柜）、360芯ODF光纤配线架（柜）、576芯ODF光纤配线架（柜）、720芯ODF光纤配线架（柜）
产品规格（容量）：144芯、288芯、576芯、720芯
（电信、移动、联通）的优质供应商《浙江天维（三网）通信制造》
直销地区：华东地区-华南地区-华北地区-东北地区-华中地区-西部地区
ODF（Optical Distribution Frame）光纤配线架
|
产品名称 |
产品型号 （TW-GPX） |
产品尺寸 长*宽*高（mm） |
备注 （安装方式） |
|

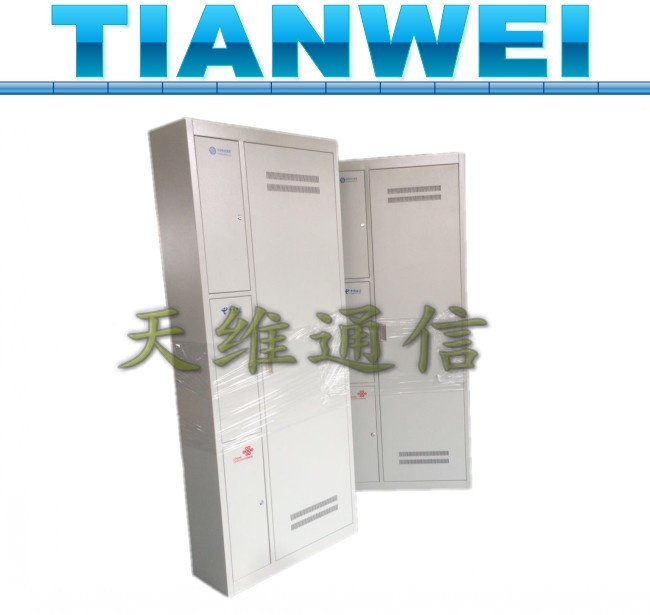

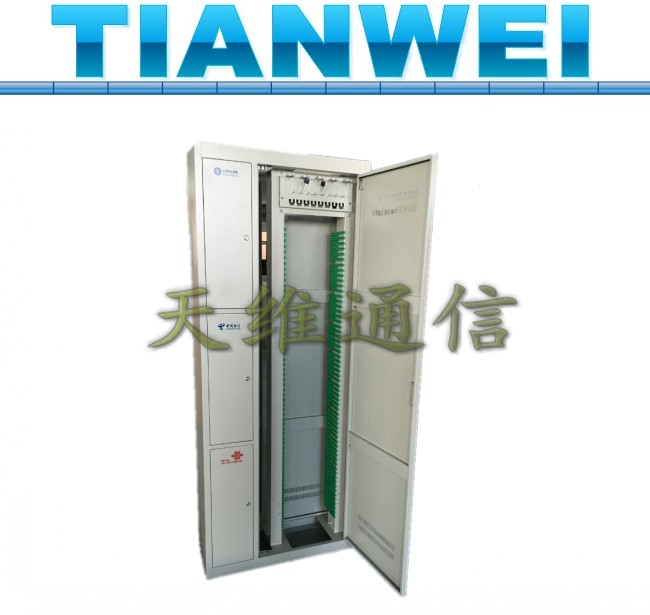

ODF光纤配线柜 |
TW-GPX-97 |
2200*800*300（mm） |
|
|
ODF光纤配线柜 |
TW-GPX-72 |
2000x800x300（mm） |
|
|
ODF光纤配线柜 |
TW-GPX-48 |
2000x600x300（mm） |
光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统。
外观结构
1、机架结构形式
1）机架结构有封闭式、半封闭式和敞开式。
2）机架高度分为2600mm、2200mm和2000mm三类。其宽度推荐选用120mm的整数倍，深度推荐选用300mm、450mm及600mm。
3）机架外形尺寸的偏差不超过±2mm；外表面对底部基准面的垂直度公差不大于3mm。
2、机械活动部分
机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角应不小于110°，间隙不大于3mm。
3、引入光缆弯曲半径
引入光缆进入机架时，其弯曲半径应不小于光缆直径的15倍。
4、机架结构
结构应牢固，装配应具有一致性和互换性，紧固件无松动。外露和操作部位的锐边应倒圆角。
5、保护套、衬垫及纤芯和尾纤弯曲半径
光缆光纤穿过金属板孔及沿结构件锐边转弯时，应装保护套及衬垫。纤芯、尾纤无论处于何处弯曲时，其曲率半径应不小于30mm。
6、机架的表面
涂覆层应表面光洁，色泽均匀、无流挂、无露底；金属件无毛刺锈蚀。
【专业生产】光缆交接箱、光缆分纤箱、光缆分光箱、光纤分纤箱、光分路器箱、光纤配线箱、三网合一楼道箱、ONU综合配线箱、ODF单元箱、ODF光纤配线柜、光缆终端盒、光缆接头盒、网络机柜、光纤快速连接器、光纤冷接子、束状尾纤、跳线、法兰、光纤桌面盒、光纤信息面板、熔接盘、一体化托盘、皮线光缆开剥器等光纤网络产品……
