K….Y… 底角轴伸式安装螺旋锥齿轮减速机 |
KAB…Y… 底角空心轴安装螺旋锥齿轮减速机 |

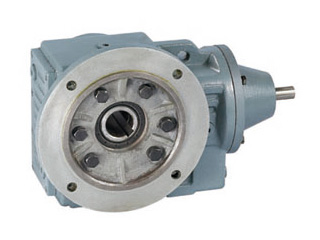

KA….Y… 空心轴安装螺旋锥齿轮减速机 |
|
KF…Y… 法兰轴伸式安装螺旋锥齿轮减速机 |

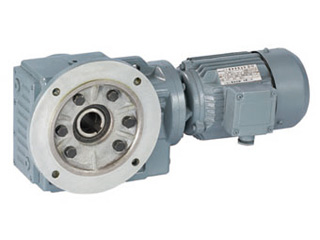

KAF…Y… 法兰空心轴安装螺旋锥齿轮减速机 |
KAT…Y… 带扭力臂空心轴安装螺旋锥齿轮减速机 |
|
K(KF.KA.KAF.KAB.KAZ)S … 轴输入的螺旋锥齿轮减速机 |
KA(K..KF,.KAF..KAB.KAZ.).RF..Y.. 组合式螺旋锥齿轮减速机 |
KA(K.KF,KAF,KAB,KAZ) S…RF.. 轴输入的组合式螺旋锥齿轮减速机 |
二： K系列是一种锥齿轮减速机，高钢性铸铁箱体。该系列减速机在模块组合体系基础上设计制造，有极多的电机组合、安装形式和结构方案，传动比分级细密，满足不同的使用工况，实现机电一体化，传动效率高，耗能低，性能优越。硬齿面齿轮采用优质合金钢，表面经渗碳淬火硬化处理，磨齿精细加工，传动平稳、噪声低、承载能力大。温升低，寿命长。广泛用于工业冶金设备，建筑材料工业，化学，采矿，石油，运输，造纸，制糖，工程机械等领域
三：优势
高功率密度
无损耗
长使用寿命
减速机效率> 90%
多级齿轮箱以获得低转速
二级或三级齿轮传动形式
三级传动选择低侧隙
四：可行的安装布置形式
底脚安装或法兰安装
B5或B14法兰安装
实心轴或空心轴
空心轴带平键连接，胀紧盘，花键空心轴
五： 参数：
功率：0.18-220KW
速比：5.36-32625
输出转速： 0.1-270Rpm
输出扭矩： 高至50000N.m
安装形式： 底角/法兰/轴装 安装
输出轴形式：空心/实心
六： 输入功率及最大扭矩：
|
规格 |
37 |
47 |
57 |
67 |
77 |
87 |
97 |
107 |
127 |
157 |
167 |
187 |
|
结构形式 |
K.. KA…KF..KAF..KAZ…KAT..KAB.. |
|
||||||||||
|
输入功率(kw) |
0.183 |
0.18-3 |
0.18-5.5 |
0.18-5.5 |
0.37-11 |
0.75-22 |
1.1-30 |
3-45 |
7.5-90 |
11-160 |
11-200 |
18.5-200 |
|
转动比 |
5.36-106.38 |
5.81-131.87 |
6.57-145.15 |
7.14-144.79 |
7.22-175.45 |
7.19-192.27 |
8.95-175.47 |
8.74-141.93 |
8.68-146.07 |
12.66-150.03 |
17.35-164.44 |
17.97-178.37 |
|
最大扭矩(N.m) |
200 |
400 |
600 |
820 |
1550 |
2700 |
4300 |
8000 |
13000 |
18000 |
32000 |
50000 |
