焦罐盖含锆型陶瓷纤维模块
安装使用说明
一、简介
焦罐盖做为干熄焦提升机的附属设备,其主要作用是防止焦罐内红焦高温对提升机的损坏并防止粉尘飞扬。其主要包括：焦罐盖本体、密封板、隔热材料、焦罐盖的导向装置。焦罐盖主要形态有方形焦罐盖和圆形焦罐盖两种。
济南火龙热陶瓷有限责任公司的耐火纤维材料主要应用到焦罐盖的底部，即与焦炉接触的一面。目前焦罐盖主要采用的耐火材料为含锆陶瓷纤维模块，耐温度1400℃。
02012902号焦罐盖所用含锆型陶瓷纤维模块尺寸及各位安装要求如下：
焦罐盖中心接缝400mm宽区采用M1模块200*200*180mm（地板式排列），该区域为用户现场对焦罐盖焊接完毕后再进行安装。
內法兰处安装M2模块150*200*180mm（兵列式）；
防爆孔处安装M3模块600*600/φ320*180 mm。
含锆模块全部配套310不锈钢锚固件。
二、焦罐盖耐火材料安装工艺
采用层铺+叠砌的组合方式，纤维毯平铺+模块地板式安装的复合结构是纤维炉衬结构中，应用最为广泛的一种内衬结构形式，该种应用结构具有以下优势：
1、保证较长的使用寿命：锚固件处于炉衬的冷面，降低了锚固件的材质等级要求，保证了锚固结构的长期使用寿命。
2、模块采用地板式安装方式，安装时无需补偿毯，采用地板式安装的模块互相在朝个方向膨胀，在安装完毕后解除模块的包扎带即可膨胀并相互挤紧。
3、采用地板式及兵列式相结合的安装方式，可以使模块单块安装固定，维修方便。
三、焦罐盖含锆纤维模块具体安装方法
1、焦罐盖钢板表面除锈。用抛光机把钢板表面的锈迹清理干净。
2、焊接螺栓。
炉板除锈后，按图纸要求画线，将螺栓焊于焦罐盖底板上，02012902号焦罐盖的主体模块已经在出厂前安装完毕，现只需安装中间接缝处即可。安装方式为：

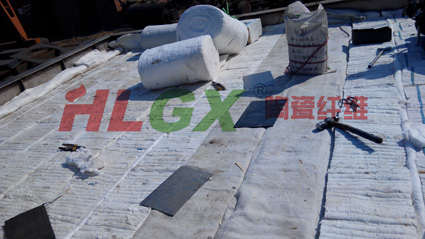

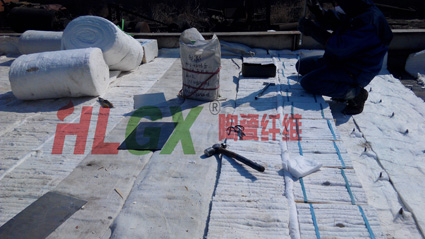

在中缝中间位置焊接螺栓，依次向两侧每隔200mm焊接一根螺栓，螺栓焊接完毕后，敲击螺栓检查是否焊接牢固。（如下图所示）
