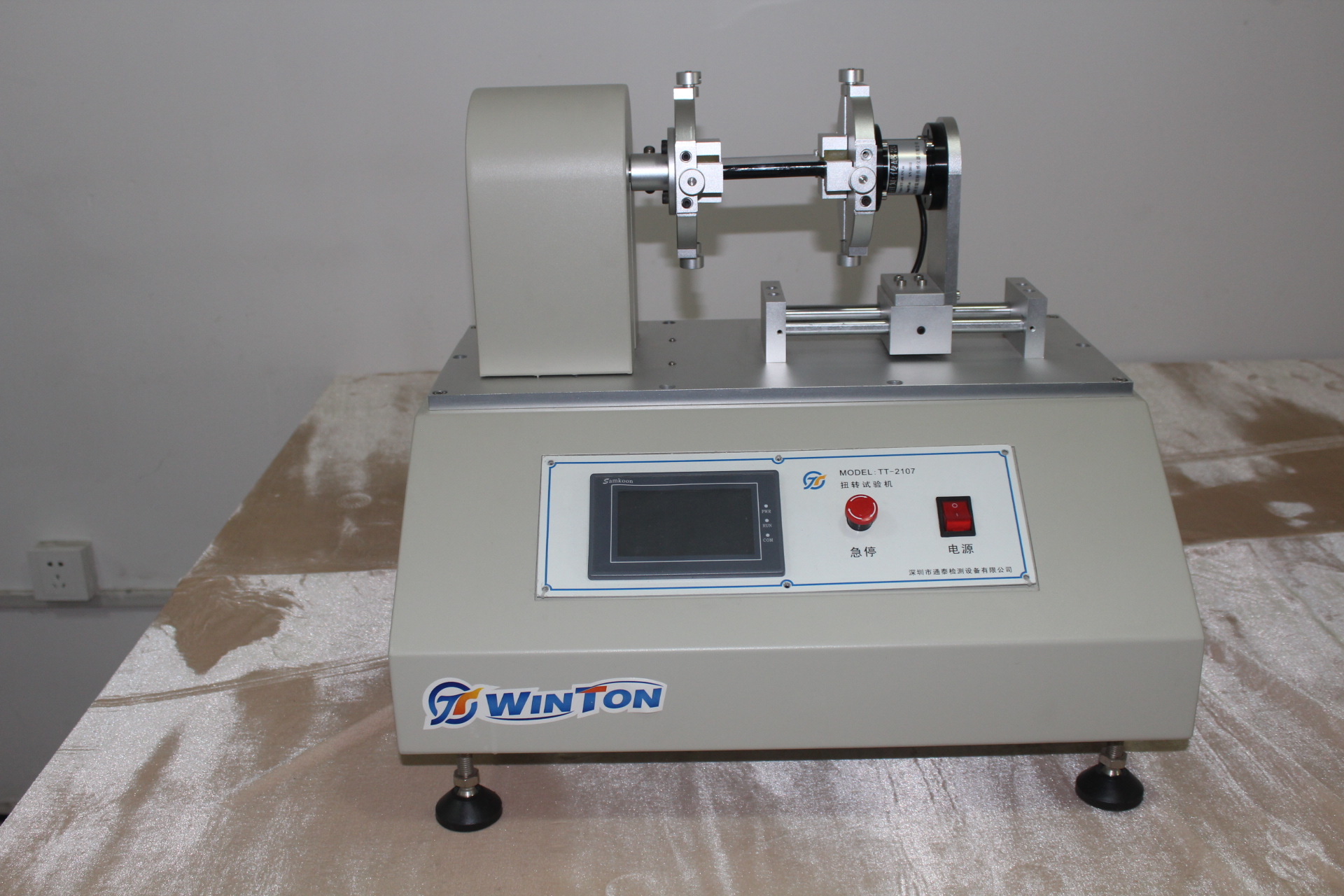

TT-2107手机扭转试验机
一、 用途:
本机用于检测手机扭转试验,采用PLC及HMI控制系统,可设扭力值测试扭转次数寿命后,看手机功能是否正常,正反转一次计一次数。触摸屏画面设置显示,操作方便。满足YD/T 1539-2006标准。将移动通信手持机不包装,装上所配套的电池,不开机固定在扭曲试验机上,两端各夹持15mm,对等施加最大不超过2N.m,最小不小于0.5N.m的扭矩顺时针扭曲和逆时针扭曲各一次交错进行,频率为每分钟15-30次,共扭曲500次,后取下进行功能、外观及装配检测应符合相关标准的要求,对折叠、滑动及旋转结构的手持机,应在其合盖状态下进行试验。
二、特点:
2.1节能省电25%左右;
2.2测试条件可在触摸屏直接设定;
2.3实时显示角度,正向/反向力值;
2.4可保证测试样品中心与转轴中心重合;
2.5传感器有软件保护功能,可防止传感器过载。
二、技术参数:
型 号 |
TT-2107 |
测试工位 |
1个 |
旋转次数 |
0-35次/分 |
设定次数 |
100000次 |
扭矩设置范围 |
±500m•Nm~±2500m•Nm |
保护力值 |
±1000m•Nm~±2600m•Nm |
交流伺服电机 |
220V/400W |
外形尺寸 |
560×400×500(mm) |
重 量 |
约35Kg |
电 源 |
AC220/50HZ |
功 率 |
400W |
