声发射前置放大器
声发射前置放大器-声发射前置放大器 （简称前放）置于传感器附近，放大传感器的输出信号，并通过长电缆供主机处理。主要作用为：(1)高阻抗传感器与低阻抗传输电缆之间提供阻抗匹配，以防信号衰减；(2)通过放大微弱的输入信号，以改善与电缆噪音有关的信噪比；(3)通过差动放大，降低由传感器及其电缆引进的共模电噪音；(4)提供频率滤波器。
一、 输出信号
声发射传感器输出的信号的电压有时低至微伏数量级，这样微弱的信号，若经过长距离的传输，信噪比必然要降低。靠近声发射传感器设置声发射前置放大器，将信号提到一定程度，常用有34、40到60分贝，再经过高频同轴电缆传输给信号的处理单元。前放的输入是声发射传感器输出的模拟信号，输出是放大后的模拟信号，前放是模拟电路。
二、 输出阻抗
声发射传感器的输出阻抗比较高，声发射前置放大器需要具有阻抗匹配和变换的功能。有时声发射传感器的输出信号过大，要求声发射前置放大器具有抗电冲击的保护能力和阻塞现象的恢复能力。并且具有比较大的输出动态范围。
声发射前置放大器的一个主要技术指标是噪声电平，一般应小于10微伏。有些特殊用途的声发射前置放大器，噪声电平应小于2微伏。
对于单端声发射传感器要配用SGMA单端输入声发射前置放大器，对于差动声发射传感器要配用差动输入声发射前置放大器，后者比前者具有一定的抗共模干扰能力。
声发射前置放大器一般采用宽频带放大电路SGMAII。频带宽度可以在50千赫到2兆赫范围内，在通频带内增益的变动量不超过3分贝。使用这种声发射前置放大器时，往往插入高通或者带通滤波器抑制噪声。这种电路结构的声发射前置放大器适应性强，应用较普遍。但也有采用调谐或电荷放大电路结构的声发射前置放大器。
三、 主要性能
声发射前置放大器-前置放大器的主要性能包括：
A、增益：通常提供40dB固定增益。有的还备有20dB和60dB附加增益，以适用不同的用途。
B、频率范围：放大器本身可提供较宽的频率范围，通常约为2kHz~1MHz。然而，实际频宽取决于滤波器的选择，包括低通、高通和带通滤波器。
C、噪音：噪音水平取决于晶体管的性能、放大器频宽、输入阻抗和环境因素，而频率范围越宽噪音水平就越高。因而，噪音水平，只有再同一频宽下比较才有意义。
D、动态范围：可用最大输出信号幅度对输出噪音幅度之表示。为适用于宽的信号幅度范围，放大器的动态范围应尽可能大，一般为60~85dB。
SGMA声发射前置放大器具有体积小、抗撞击、高带宽、低噪音、完全兼容国际主流声发射仪器等特点，因而在国内声发射行业得到了广泛的应用。
四、 性能指标
前放的主要性能指标为：
声发射前置放大器主要由输入级放大电路、中间级放大电路、滤波电路、输出级电路组成。输入级前置放大是控制噪声的关键部分，最好选用超低噪声的宽带集成放大器；中间级放大电路主要作用提高放大电路，采用宽带、高增益、低噪声运算放大器，主要问题是如何防止和消除自激；滤波电路是有效地监测出我们所关心的声发射信号；输出级放大电路要选择低输出阻抗的运放，以便提高带负载能力。
声发射前置放大器一般都带有自标定发射功能（AST），通过自标定发射出一个信号给传感器，是传感器作为模拟声发射源发出声发射信号，用于测试声发射检测系统本身的工作状态。
声发射前置放大器也可与声发射传感器组成一体化的带声发射前置放大器的声发射传感器，即将声发射前置放大器置入声发射传感器外壳内，通常需要设计体积小的声发射前置放大器电路。

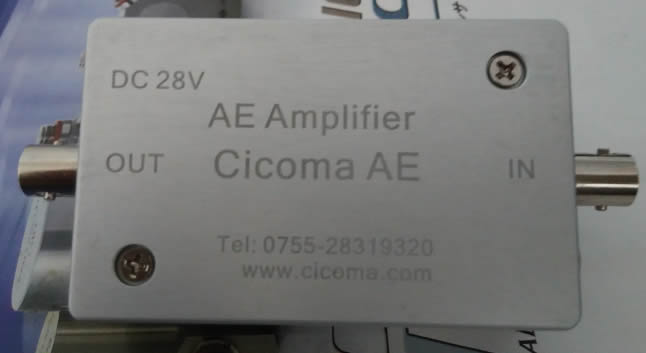

五、赛戈玛前置放大器
适用范围
|
增益倍数 |
20dB |
40dB |
60dB |
|
频率带宽（-3dB） |
10KHz~2.5MHz |
10KHz~2MHz |
10KHz~900KHz |
|
输出伏值 |
20Vp-p |
20Vp-p |
6Vp-p |
|
共模抑制比（500KHz） |
42dB |
42dB |
42dB |
² 极低噪声：小于2uV(输入短地)。
² 增益可切换：20 / 40 / 60 dB(误差范围正负0.5%dB)
² 输入阻抗：10kΩ // 15pF
² 输入保护。
² 供电电源电压： 18 - 28 V DC
² 运行电流： 28 ~ 30mA
² 工作温度：- 40 ~ 65 摄氏度
