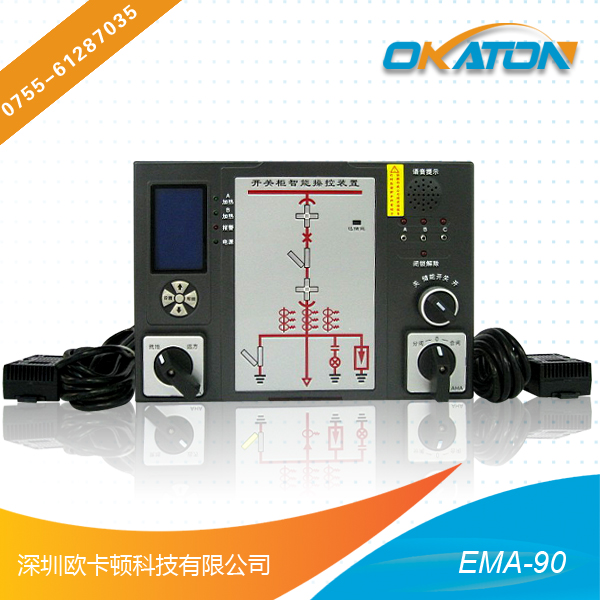

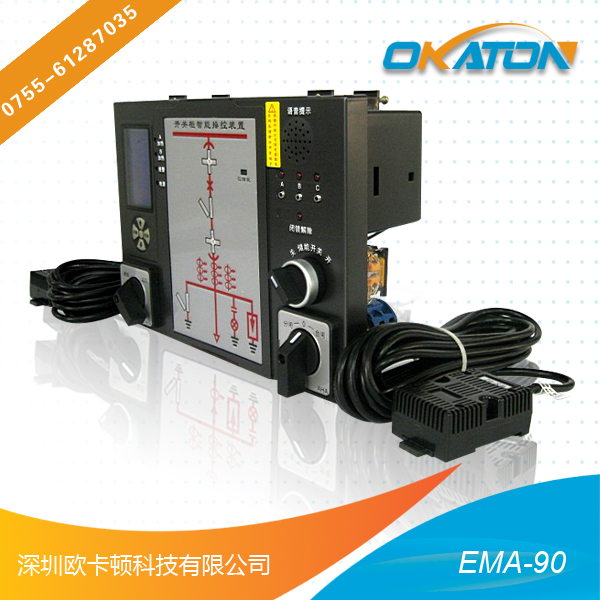

EMA-90液晶型开关柜智能操显装置
EMA-90液晶型开关柜智能操显装置
EMA-90液晶型开关柜智能操显装置
EMA-90系列开关柜智能操显装置
概述
EMA-90系列开关柜智能操显装置是针对目前中压系统开关技术发展而开发设计的一种多功能智能化开关模拟综合动态指示装置，主要应用于电压等级为0.1～40.5KV的各种户内开关柜。 产品集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态；带有负荷侧高压带电指示（可扩展母线侧带电显示或验电核相功能）、带电闭锁控制器、自动加热除湿、实时数字显示温湿度值及加热器故障监测、超高温报警并强制停止加热、智能语音防误提示、红外人体感应、电力主参数测量，RS485通信接口、4～20MA变送口等多种功能，简化了开关柜面板设计， 美化了部局，完善了开关状态指示功能和安全性能的新型电气装置。目前该系列产品已广泛地应用于电力、化工、铁路、矿山、冶金、水泥等诸多行业。
产品特点
1主要器件均为工业级器件；
2系统采用MICROCHIP的高档PIC单片机；
3开关量输入和通讯接口均采用光偶+电源隔离，输出采用12V继电器隔离；
4软件上采用了冗余、容错、数字滤波等技术，从而保证了产品的高可靠性，能在强干扰和恶劣环境下长期稳定工作。
结构特点
EMA-90系列开关柜智能操显装置机壳特别采用抗干扰能力强、具有防静电、阻燃功能的特殊材料制成，且装置内各芯片间均采用标准I2C总线结构。由于采用了高性能的工业微处理器，配合现代传感技术及测量技术，系统的种在线测量参数的测试精度及数据传输速度和整机抗干扰能力比普通开关状态显示仪有了明显提高。装置结构简单、极大地方便了用户的安装、配线和调试。
面板功能
功能特点
1开关柜状态模拟显示
2 防误语音提示功能
3 分合闸操作功能
4 加热除湿及排风控制功能
5 高压带电显示及闭锁功能
6 通讯功能（可选）
外形尺寸
接线示意图
