厂家直销各规格型号电动剪板机机械剪板机液压剪板机数控剪板机

产品/服务:
品 牌: SCM
有效期至: 2017-03-16
最后更新: 2016-12-15 13:31
单价:
面议
最小起订量:
1 台
供货总量:
99 台
立即询价

(发货期限:自买家付款之日起 3 天内发货)

  • 详细说明
  • 规格参数
  • 联系方式
 `C04H9_0IKR0$`(}2QDB`S1_副本

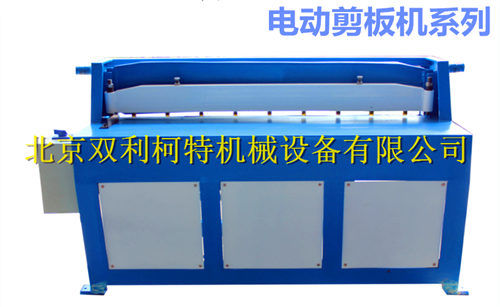

电动剪板机采用抵抗键形式离合器结构和开式齿轮传动,并采用较先进电器(脚踏开关、手动开关)操作,噪音小操作维护方便。采用全钢焊接结构,结构简单,操作简便,造型美观,能耗低。广泛用于冶金、轻工、机械、五金、电机、电器、汽车维修、五金制造及其它金属薄板加工行业。



以下为我司部分型号,详细型号、特殊型号欢迎来电垂询!

undefined

1.机器采用转键离合器装置,当机器准备剪切时,通过脚踏开关(或机械开关直接转键),使电磁吸铁,转键打手与转键离合器在弹簧的作用下,分离脱开,转键与离合器接合,从而带动主轴旋转,进行剪切;
2.机器的连杆,齿轮都是球铁铸成;
3.剪切速度快,剪切边缘光滑,无毛刺;
4.采用下传动形式,结构简单,操作灵活可靠,维护保养便利;
5.采用脚踏开关操作,操作方便。



undefined



undefined

633788820850937500

QC12Y液压摆式剪板机

     QC12Y型液压摆式剪板机的液压系统和电气系统设计先进、简捷实用、可靠性高。适用于一般钢材市场薄板   外加工、机械制造、汽车、集装箱制造、开关电器及轻工等行业,可用于各种金属材料(材料的抗拉强度σb≤450N/mm2)的直线剪切,相应减少剪切厚度,也可剪切低合金钢、不锈钢、弹簧钢等抗拉强度较高的板材。



QC12型液压剪板机主要具有如下特点

  • 采用了整体焊接机架结构,机床刚性好,精度高,精度保持性好;
  • 摆式上刀架、调整刃口间隙迅速方便;
  • 通过时间继电器可任意调节上刀架的行程量,以提高剪切窄板料的功率;
  • 采用了并联式油缸同步系统,氮气缸回程(可选蓄能器回程),工作平稳可靠;
  • 采用了电动后档料装置和计数器,方便调节后档料位置;
  • 液压压料器使剪切更可靠;
  • 球形滚珠托料台,减少板料划伤,并可减少摩擦阻力;
  • 设有灯光照明,便于划线剪切
  • A(F8OVTC4HX@]`2%~3U6MIJ


    QC12K简易数控液压摆式剪板机

         QC12k简易数控液压摆式剪板机的液压系统和电气系统设计先进、简捷实用、可靠性高。适用于一般钢材市场薄板   外加工、机械制造、汽车、集装箱制造、开关电器及轻工等行业,可用于各种金属材料(材料的抗拉强度σb≤450N/mm2)的直线剪切,相应减少剪切厚度,也可剪切低合金钢、不锈钢、弹簧钢等抗拉强度较高的板材。



    QC12K简易数控液压摆式剪板机主要具有如下特点

               主机采用QC12Y系列机型

            液压传动、摆式刀架。机架整体焊接坚固耐用,使用氮气缸回程,平稳迅速。
            具有无级调节行程的功能,上下刀片刃口间隙量用手柄调节,刀片间隙均匀快速易调。
            防护栅与电器连锁确保操作安全。
            后挡料采用MD11数控系统,噪音低、精度高。

  • Q3SRV6J~8P]}GG5X_MOE$DQ






    QC11Y系列液压闸式剪板机

          第二代液压剪板机

        采用钢板焊接结构,机型、刀架振动消除应力,有很好的刚性和稳定性;
      先进的集成式液压系统,可靠性好;
      采用三点支承滚动导轨,消除支承间隙,保证剪切质量;

             刀片间隙用手轮调整,迅速、准确、方便
      上、下刀片采用四面刃,增加使用时间;
      剪切角可调整,减小剪切板材变形量;

          上刀架采用内倾结构,便于落料,并提高工件的精度
      具有分段定长剪切功能;
      电动后挡料,数字显示,准确可靠;
      剪切端面、剪切速度、剪切厚度优于同规格液压摆式剪板机

1277693568 (1)
QC11K系列数控液压闸式剪板机介绍

主机采用QC11Y系列液压闸式剪板机结构

主机装配剪板机专用伺服数控系统

数控系统具有单轴、双轴和三轴数控,可根据用户需求选配

后挡料采用进口滚珠丝杆、直线导轨,有伺服电机驱动

可根据用户要求制作后气动托料,提高更高的剪切精度

 ISBMQXQ2~EL208K70Q29_Y5




        主机采用QC12Y系列液压摆式剪板机结构,数控系统选用国内外知名剪板机专用系统

     后挡料选用滚珠丝杆加直线导轨,同步齿形带传动,精度高,噪音小

     后挡料可按剪切长度及数量自动控制

     可减少无效空行程时间提高了工作效率

     根据输入板厚,可提示调整的剪切间隙值

     LCD显示货屏幕显示程序参数与工作状态,断电保持记忆功能

     挡料绝对位置校正功能,故障自动化诊断功能



     控制系统:                                  CNC100/ENC18/CNC200/S525等

     滚珠丝杆:                                   选用台湾HTWTN

     卡套式管接头:                              选用德国ENB

     阀组:                                        选用美国福斯特

     后挡料机构传动方式:                       金属同步带/轮
