一:欣灵液位继电器 HHY7G 水位控制器 JYB-714 供水型 AC220V产品的概述:
HHY1、HHY7(JYB)系列液位自动控制继电器(以下简称继电器)适用于交流50Hz、工作电压380V及以下的控制电路中作液位自动控制元件,按要求接通或分断电路。

本系列继电器具有体积小、重量轻、功耗小、性能稳定可靠等优点,广泛运用于工农业生产中。

本系列继电器执行Q/ZXL 0046企业标准,符合GB 14048.5有关要求。

二:HHY7G产品使用说明:
1.供水型:
(1)“高”为水池上限液位控制点,水位上升到高点水位,水与探头(电极)接触,继电器自动关泵,停止供水。
(2)“中”为水池下限液位控制点,水位下降至中点水位以下,水与探头(电极)脱离接触,继电器自动开泵,给水池加水。
(3)“低”为水池底线,放在水池的最低点,比水池底部略高一点。

2.排水型:
(1)“高”为水池上限液位控制点,水位上升达到高点水位,水与探头(电极)接触,继电器自动开泵,开始排水。
(2)“中”为水池下限液位控制点,水位下降至中点水位以下,水与探头(电极)脱离接触,继电器自动关泵,停止排水。

三:HHY7G产品注意事项:
1.各点探头(电极)需固定在水池内壁,若水池内壁为金属,则三个探头(电极)必须和水池进行绝缘处理,探头(电极)可另外配置。
2.为确保继电器正常工作,安装好后请再次检查输入输出的接线,探头连接线的位置是否放置正确,及通过上、下移动探头的方式,使其探头接触或脱离水面,模拟检测水位控制器是否正常工作。
3.建议将各点探头固定在水池内壁,以免探头位置发生偏移,导致继电器误动作(若水池壁为金属则不宜)。
4.为避免误动作,请勿将产品安装在潮湿,腐蚀及高金属含量气体的环境中。探头(电极)引线不应同电力线同管走线,如探头(电极)引线走线长时,应将其绞合走线。

四:安装方法:
注意:在安装或拆卸前必须将主电路电路电源切断。
1.装置式安装:(1)-(2)-(3)-(4)-(5)-(6)
2.导轨式安装:(1)-(2)-(7)-(8)-(9)-(10)

五:HHY7G举例应用:

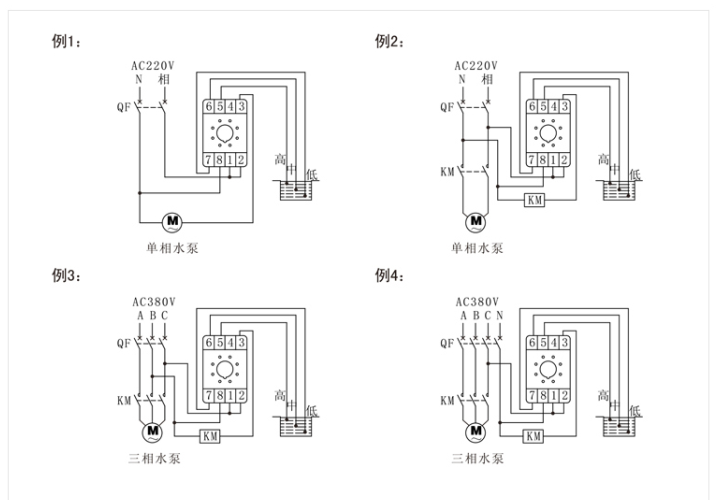

1.单相水泵时,若功率小于等于200W,继电器直接控制,接线参考例1;若功率大于200W,继电器通过交流接触器扩容,接线参考例2;三相水泵时,交流接触器和继电器电源为AC380V,接线参考例3;交流接触器和继电器电源为AC220V时,接线参考例4.

2.示例继电器所起的功能为(以供水型为例):当接通电源时,若水池中的水位低于中水探头,继电器直接或通过交流接触器接通水泵电源,开始给水池供水。待水位高于高水位探头时,继电器直接或通过交流接触器切断水泵电源,停止供水。

注1:为避免继电器频繁开关,中水位探头最好置于中间,不要太靠近低水位或高水位探头。
注2:KM为交流接触器的线圈,A1、A2两端可按例2、例3、例4接。
注3:例3中的继电器及KM的工作电源均为AC380V,应注意所选用产品的电压等级。

触点形式: 一开一闭
